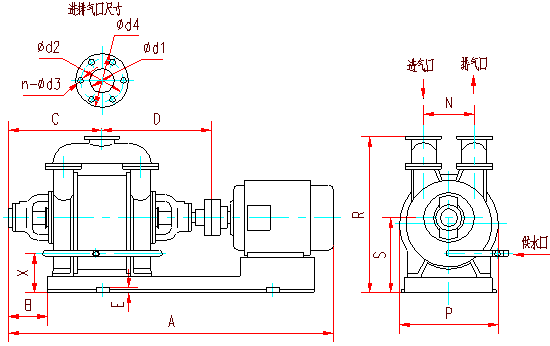

SK-6、SK-12、SK-20、SK-30、SK－42水環式真空泵及壓縮機外形及安裝尺寸圖

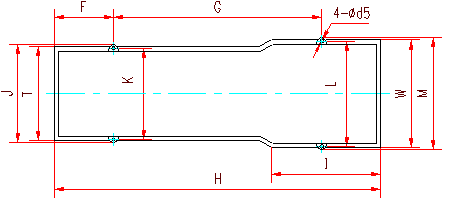

SK-6、SK-12、SK-20真空泵、壓縮機及SK-30真空泵底腳安裝尺寸

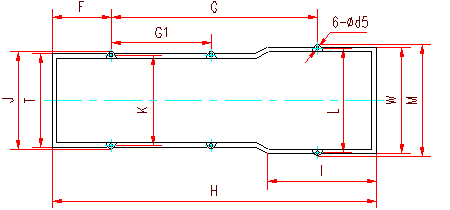

SK-30壓縮機及SK-42真空泵底腳安裝尺寸

代號		A	B	C	D	E	F	G/G1	H	I	J	K	L	M	N
SK-6	真空泵	1432	114	370	457	30	235	800	1225	/	470	420	420	470	210
	壓縮機	1477	91	370	457	30	235	800	1225	/	470	420	420	470	210
SK-12	真空泵	1761	141	448	538	30	300	940	1468	858	580	520	460	520	280
	壓縮機	1831	141	448	538	30	300	990	1520	/	580	520	520	580	280
SK-20	真空泵	2100	141	491	609	30	340	1132	1780	/	690	630	630	690	350
	壓縮機	2370	159	491	609	30	340	1210	1895	686	690	630	720	780	350
SK-30	真空泵	2500	144	556	674	30	405	1270	2020	685	690	630	720	780	350
	壓縮機	2570	144	556	674	30	405	1295	2071	711	690	630	700	760	350
SK-42	真空泵	2720	144	630	750	30	480	1445	2221	711	690	630	700	760	350
代號		P	R	S	T	W	X	Z	d1	d2	d3	d4	d5	n	底腳螺栓
SK-6	真空泵	330	610	315	410	410	183	G1/2"	80	130	14	160	18	4	M16×400
	壓縮機	330	610	315	410	410	183	G1/2"	80	130	14	160	18	4
SK-12	真空泵	440	740	355	520	460	163	G1/2"	80	150	14	180	27	4	M24×600
	壓縮機	440	755	370	520	520	178	G1/2"	80	150	14	180	27	4
SK-20	真空泵	680	1010	485	650	650	220	G3/4"	150	200	18	235	27	6	M24×600
	壓縮機	680	1015	490	650	720	225	G3/4"	150	200	18	235	27	6
SK-30	真空泵	680	1010	485	650	720	220	G3/4"	150	200	18	235	27	6	M24×600
	壓縮機	680	1015	490	650	708	225	G3/4"	150	200	18	235	27	6
SK-42	真空泵	680	1015	490	650	708	225	G3/4"	150	200	18	235	27	6	M24×600

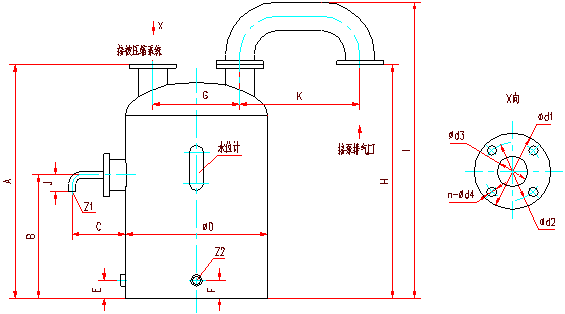

SK-6、SK-12、SK-30水環式真空泵及壓縮機氣水分離器外形尺寸圖

代號	A	B	C	D	E	F	G	H	I	J	K	Z1	Z1'	Z2	n	d1	d2	d3	d4
SK-6	740	320	250	500	60	80	220	870	1030	140	500	1.5"	2.5"	G1/2"	4	160	130	65	14
SK-12	910	400	250	650	60	80	260	1080	1230	140	500	1.5"	2.5"	G1/2"	4	185	150	80	18
SK-30	1070	610	250	650	60	80	260	1130	1408	140	500	1.5"	2.5"	G1/2"	8	235	200	125	18

注：SK-20、SK-42與SK-30分離器通用。
